En vintermorgen i en lejlighed på Nørrebro opdager du, at fliserne på badeværelset er kolde. Termostaten viser 23 grader, radiatoren i stuen er varm, men gulvet reagerer ikke. Måske er der ingen varme i slangen. Måske suser det konstant i rørene, uden at drejeknappen gør nogen forskel.
Det er frustrerende at have betalt for gulvvarme og stadig fryse om fødderne. Fejlen kan sidde i termostaten, fordelerrøret, pumpen eller den lille gulvvarmeventil, som åbner og lukker for vandet til kredsen. Vi vil skille tingene ad, så du kan se, hvad ventilen gør, hvad du selv kan kontrollere, og hvornår du skal have en VVS'er eller tømrer med på opgaven.
Når gulvvarmen ikke vil som du vil
Den typiske fejlmelding lyder sådan her: “Termostaten står højt, men gulvet er koldt.” I en klassisk københavnerlejlighed er gulvvarmen ofte koblet sammen med et eksisterende varmeanlæg, og fordeleren kan være gemt i et skab, under en bænk eller bag en lille inspektionslem. Derfor er det sjældent nok bare at kigge på rumtermostaten.
Vi har set badeværelser, hvor radiatoren i resten af boligen fungerede fint, mens gulvvarmekredsen stod lukket. Vi har også set anlæg med en konstant susen, fordi gennemstrømningen ikke var indreguleret ordentligt. I begge tilfælde troede beboeren først, at selve gulvvarmen var ødelagt. Problemet sad i reguleringen.
Start ved fordeleren
Find først fordelerrøret. Det er her, de enkelte gulvvarmekredse samles, og her sidder ventilerne normalt ved siden af hinanden. Hver ventil hører til en bestemt kreds, for eksempel badeværelse, køkken eller stue.
Se efter disse tegn:
- En kold enkeltkreds: Fejlen kan sidde i ventil, telestat, termostat eller luft i netop den kreds.
- Flere kolde rum: Så ligger problemet oftere i pumpen, shunten, trykket eller den fælles styring.
- Konstant susen: Det kan skyldes for høj gennemstrømning eller forkert indregulering.
- Vand omkring fordeleren: Luk ikke bare op og håb på det bedste. En utæt samling kræver hurtig faglig vurdering.
I en dansk gennemgang af et boligområde med 73 lejligheder var 39 % af varmekredsventilerne beskrevet som fastlåste. Det betød, at mere end en tredjedel af varmegiverne var ude af drift, hvilket viser, hvor stor betydning en lille ventil kan have i praksis. Læs gennemgangen af gulvvarmeventiler i boligområdet.
Vores praktiske regel: En termostat, der viser den rigtige temperatur, er ikke bevis på, at ventilen faktisk åbner.
Du kan selv kontrollere, om termostaten reagerer, og om telestaten bevæger sig, hvis du kan se den. Du skal ikke begynde at løsne rør, tømme anlægget eller skrue på en ukendt indreguleringsring, før du ved, hvad den gør. Resten handler om at forstå forskellen på den del, der måler, og den del, der styrer vandet.

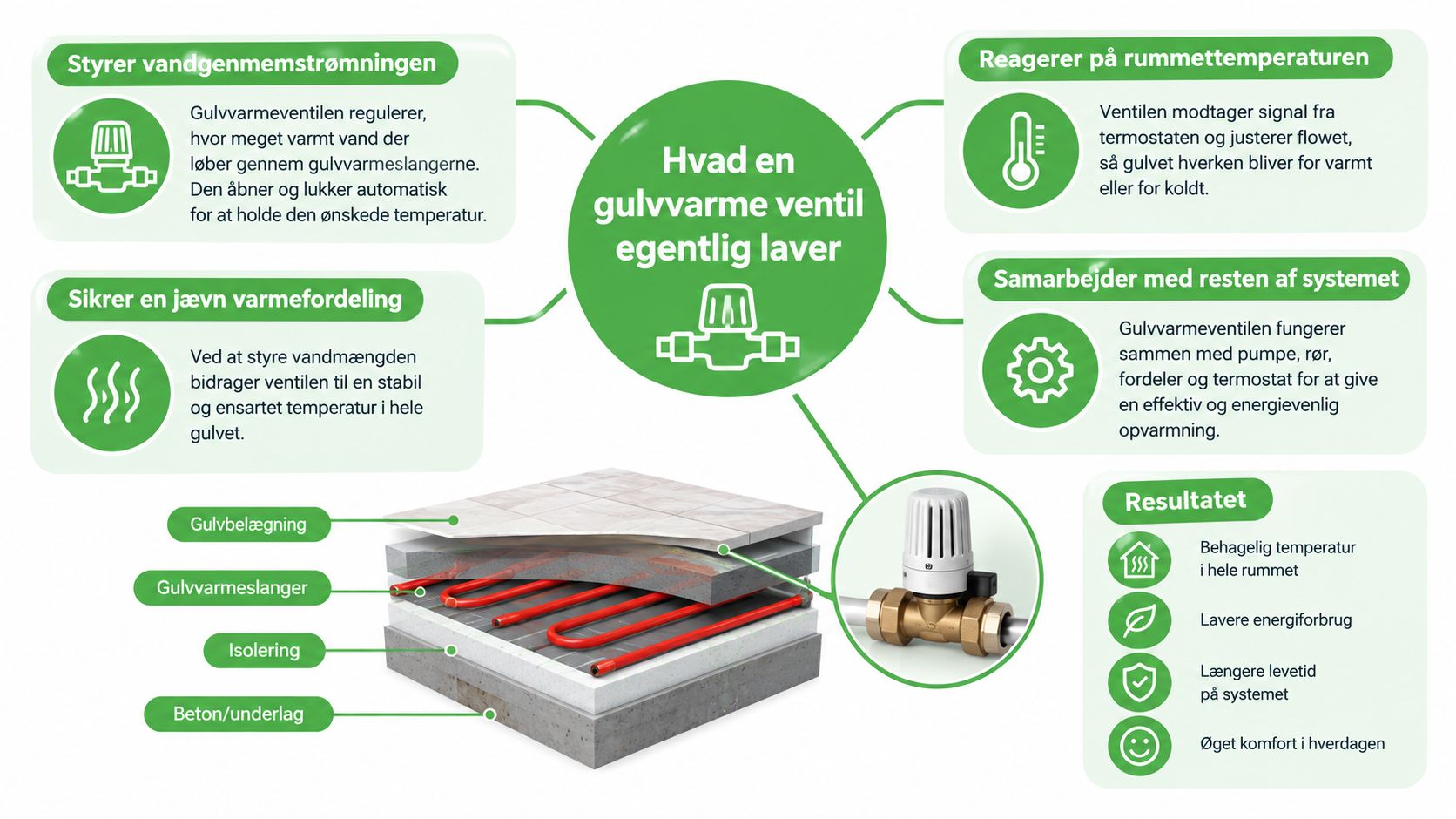

Hvad en gulvvarme ventil egentlig laver
I en Københavner-lejlighed kan en lille ventil afgøre, om stuen bliver behagelig, eller om varmen løber skævt mellem rummene. En gulvvarmeventil regulerer vandflowet i én bestemt slange eller kreds. Den kan åbne, lukke eller begrænse gennemstrømningen, så kredsen får den vandmængde, rummet kræver.
Termostaten bestemmer, ventilen udfører
Termostaten måler temperaturen i rummet. Er rummet koldere end den indstillede temperatur, sender styringen et signal om varme. Ventilen sørger derefter for, at vandet kan komme ind i den relevante gulvvarmekreds.
På mange anlæg sidder en telestat eller aktuator oven på ventilen. Den elektromekaniske del bevæger ventilens spindel, når rumtermostaten kalder på varme. Mesa Byg forklarer samme funktion på siden om gulvvarme telestat. Telestaten åbner ventilen på fordeleren, mens selve ventilen regulerer vandet.
Delene har hver sin opgave:
- Rumtermostaten: Måler rumtemperaturen og sender signalet.
- Styringen: Sender signalet til den rigtige kreds.
- Telestaten: Bevæger ventilens spindel.
- Gulvvarmeventilen: Åbner, lukker eller begrænser vandflowet.
- Kredsen: Slangen i gulvet, hvor det varme vand cirkulerer.
En termostat kan vise 23 grader, selv om ventilen ikke giver kredsen den rigtige vandmængde. Står én ventil for åbent, kan den også tage flow fra andre kredse. Derfor skal reguleringen efter rumtemperatur passe sammen med en korrekt hydraulisk indregulering.
I lavtemperaturanlæg og boliger med varmepumpe bliver samspillet endnu vigtigere. Bygningsreglementets vejledning beskriver rumregulering som en central del af gulvvarmeanlæg. Se den danske installationsvejledning om gulvvarme og energieffektivitet.
De tre hovedtyper i danske anlæg
Der findes ikke én gulvvarmeventil, der passer til alle anlæg. Den rigtige type afhænger af, om kredsen styres manuelt, efter rumtemperatur eller efter returvandets temperatur. I ældre lejligheder finder vi ofte en blanding af løsninger, fordi anlægget er bygget om lidt ad gangen.
Manuel ventil
Den manuelle ventil er den enkleste løsning. Du drejer på den, og du begrænser eller åbner for vandet til kredsen. Den kan fungere i et lille, stabilt rum, men den ved ikke, om rummet faktisk er blevet varmt.
Det er den type, der ofte giver problemer, når beboeren justerer ud fra fornemmelsen i gulvet. Gulvvarme reagerer langsomt, og en ændring på ventilen kan derfor først mærkes senere. Manuelle ventiler kan være fine som grundindstilling, men de er svage som egentlig rumstyring.
Termostatisk ventil og RTL
En termostatisk løsning reagerer på temperatur. En RTL-ventil sidder på returløbet, måler mediets temperatur og begrænser gennemstrømningen, så returtemperaturen holdes inden for et indstillet interval på 10 til 50 °C. Se Roths beskrivelse af RTL-ventiler til enkelt-rumsløsninger.
RTL er praktisk til et mindre badeværelse eller en enkelt zone, men den er ikke det samme som rigtig rumstyring. Danfoss FJVR til regulering af returløbstemperatur på mindre gulvvarmekredse opfylder specifikt ikke DS 469-kravene til rumstyring. Den kan stadig være relevant i et lille badeværelse, hvis rummets primære varmekilde allerede styres efter rumtemperatur. Læs produktmaterialet om FJVR og kravene til rumstyring.
Motorventil med telestat
Motorventilen er den løsning, vi normalt forbinder med nyere gulvvarmestyring. En rumtermostat registrerer behovet, og telestaten åbner eller lukker ventilen på fordeleren. Det giver bedre kontrol fra rum til rum og passer godt til boliger, hvor køkken, stue og badeværelse har forskellige varmebehov.
Ulempen er, at der er flere dele, der kan fejle. Strømforsyning, styring, termostat, telestat og selve ventilen skal arbejde sammen. Præcisionen er til gengæld højere end ved en manuel løsning.
| Type | Styring | Typisk brug | Begrænsning |
|---|---|---|---|
| Manuel ventil | Håndjustering | Ældre eller meget små kredse | Ingen automatisk rumregulering |
| RTL-ventil | Returvandets temperatur | Enkelt rum eller mindre zone | Erstatter ikke nødvendigvis rumstyring |
| Motorventil | Rumtermostat og telestat | Flere rum og nyere anlæg | Flere komponenter kan give fejl |
På denne gennemgang af gulvvarme i betongulve kan du se, hvordan gulvopbygningen også påvirker, hvor hurtigt en kreds reagerer. Ventilen kan regulere vandet, men den kan ikke få et tungt betongulv til at reagere som et tyndt gulvsystem.
Sådan vælger du den rigtige ventil til dit rum
Start ikke med mærket. Start med kredsen. Ventilen skal passe til rørlængde, vandmængde og den modstand, der er i slangen. På et professionelt anlæg ser man på ventilens kv-værdi og sammenholder den med kredsens behov. Hvis ventilen er for lille, mangler der flow. Hvis den er for stor eller står forkert, kan anlægget støje og fordele varmen skævt.
Fremløbstemperaturen betyder også noget. En bolig med fjernvarme kan få en højere temperatur fra varmekilden end en bolig med varmepumpe, mens gulvvarmen selv skal arbejde ved en lavere temperatur. DS 469 angiver en maksimal fremløbstemperatur på 45 °C for gulvvarme, og samme grænse fremgår af danske tekniske vejledninger. Se standardhenvisningen om maksimal fremløbstemperatur.
Vælg efter styring, ikke kun efter rumstørrelse
Et lille rum har ikke automatisk brug for en manuel ventil. Et badeværelse kan have skiftende varmebehov, og her er stabil rumstyring ofte vigtigere end selve arealet. Omvendt kan en stor stue med en ensartet belastning fungere udmærket med en korrekt dimensioneret termostatisk løsning.
Vi bruger især disse spørgsmål, når vi vurderer en ventil:
- Hvor mange kredse skal reguleres? Én lille kreds er noget andet end flere kredse med fælles styring.
- Hvilken varmekilde har boligen? Varmepumpe og fjernvarme stiller forskellige krav til temperaturblanding.
- Skal rummet styres efter rumluft eller returvand? Det er afgørende i badeværelser og små zoner.
- Passer gevind og aktuator? M30 og RA er ikke det samme, og telestaten skal passe til ventilen.
- Er anlægget tostrenget eller blandet? En eksisterende radiatorinstallation kan kræve shunt og separat temperaturregulering.
Et mere brugbart valgskema
| Rumtype | Anbefalet ventil | Typisk kv-værdi |
|---|---|---|
| Lille rum under 10 m² | Manuel ventil ved enkel løsning | Skal beregnes efter kredsen |
| Mellemrum fra 11 til 25 m² | Termostatisk ventil med forindstilling | Skal beregnes efter kredsen |
| Stort rum eller vådrum | Motorventil med separat rumføler | Skal beregnes efter kredsen |
Tabellen er kun en retning. En ventil må ikke vælges alene efter kvadratmeter, fordi rørlængde, gulvtype, fremløb og pumpe også bestemmer flowet.
Gulvoverfladen må normalt ikke overstige 29 °C, og faglige vejledninger angiver en typisk gennemsnitlig komforttemperatur omkring 27 °C. Læs den danske vejledning om gulvvarme og gulvoverfladens temperatur. Det er endnu en grund til at få forindstilling og følerplacering rigtigt, især under træ og andre følsomme gulvbelægninger.
Et eksempel fra en lejlighed på Amager
I en treværelses lejlighed på Amager fra 1930'erne var klagen enkel: Stuen var kold, mens køkkenet blev for varmt. Beboeren havde allerede prøvet at skrue op for termostaten i stuen, men der skete næsten ingenting. Køkkengulvet blev derimod ved med at føles varmt, også når rummet ikke havde brug for mere varme.
Vi begyndte ved fordelerrøret, ikke ved at rive gulvet op. Målingen ved fordeleren viste, at stuekredsen var begrænset af en forkert forindstilling, mens motorventilen i køkkenet trak mere vand end nødvendigt. Det er en klassisk ubalance i et anlæg, hvor én kreds får for meget, og en anden ikke får nok.
Den lille justering var ikke hele løsningen
Stueventilens forindstilling blev ændret fra 3 til 2, og der blev monteret en ny termostatisk ventil i køkkenet for at få bedre balance i tryk og gennemstrømning. Derefter blev anlægget kontrolleret igen, så kredsene ikke arbejdede mod hinanden.
Resultatet var en mere jævn temperatur mellem rummene og et lavere forbrug. Vi tillægger ikke den forbedring en bestemt procent eller besparelse, fordi det kræver målinger over tid og kendskab til boligens øvrige drift. Pointen er mere enkel: En ventil, der står forkert, kan få en fungerende gulvvarme til at føles defekt.
Beboeren kunne selv have gjort noget af det indledende arbejde. Det var helt rimeligt at kontrollere termostatens batteri, se om telestaten reagerede og mærke, om rørene ved fordeleren blev varme. Det krævede faglig vurdering at ændre forindstillingen, kontrollere temperaturerne og skifte ventilen uden at skabe nye problemer.
I lejligheder på Amager, Frederiksberg og Østerbro er pladsen ved fordeleren ofte trang. Det gør ikke nødvendigvis opgaven teknisk sværere, men det øger risikoen for, at man kommer til at løsne den forkerte samling eller ikke kan komme ordentligt til med værktøjet.
Vedligeholdelse og de typiske fejl
En gulvvarmeventil kræver ikke daglig pasning, men den bør kontrolleres jævnligt. Se efter, om forindstillingen står som aftalt, lyt efter susen eller banken, og skru rumtermostaten op og ned. Reagerer telestaten ikke, skal du finde fejlen, før du ændrer på andre dele af anlægget.
De tre fejl vi ser oftest
Fastlåst ventil: Efter en længere periode uden varme kan ventilens spindel sætte sig. Termostaten kalder på varme, telestaten arbejder, men vandet passerer ikke gennem kredsen. Spindlen kan i nogle tilfælde bevæges forsigtigt. Sidder den fast, skal ventilhovedet eller selve ventilen skiftes.
Luft i kredsen: Gurglende lyde og kolde områder i gulvet kan skyldes luft i slangen eller ved fordeleren. Udluft kredsen korrekt, og kontrollér derefter anlæggets tryk. Kommer luften igen, er der en underliggende fejl, som kræver mere end endnu en udluftning.
Forkert forindstilling: Bliver ét rum varmt, mens et andet ikke følger med, kan vandmængden være skævt fordelt. Forindstillingen skal passe til kredsens længde og behov. En ændring ved én ventil kan påvirke resten af anlægget, så drej ikke tilfældigt på flere ventiler.
Lav kvalitet kan få ventiler og telestater til at sætte sig tidligere eller miste funktionen. Det betyder dog ikke automatisk, at hele fordeleren skal udskiftes. Et nyt ventilhoved eller en ny telestat kan løse problemet, hvis ventilen og rørene stadig er i orden.
Brug vores side om fejlfinding på gulvvarmetelestater til at skelne mellem ventil, stift og aktuator, før du bestiller en reservedel eller hjælp.
Tjekliste før du gør noget
- Find fordeleren: Notér, hvilke rum de enkelte kredse hører til.
- Se efter fugt: Vand ved samlinger er et stoptegn.
- Test termostaten: Skru langsomt op og ned, og se om styringen reagerer.
- Lyt til rørene: Susen og banken peger på flow eller luft, ikke nødvendigvis en ødelagt ventil.
- Fotografér delene: Et billede af ventil, telestat og gevind gør det lettere at finde den rigtige reservedel.

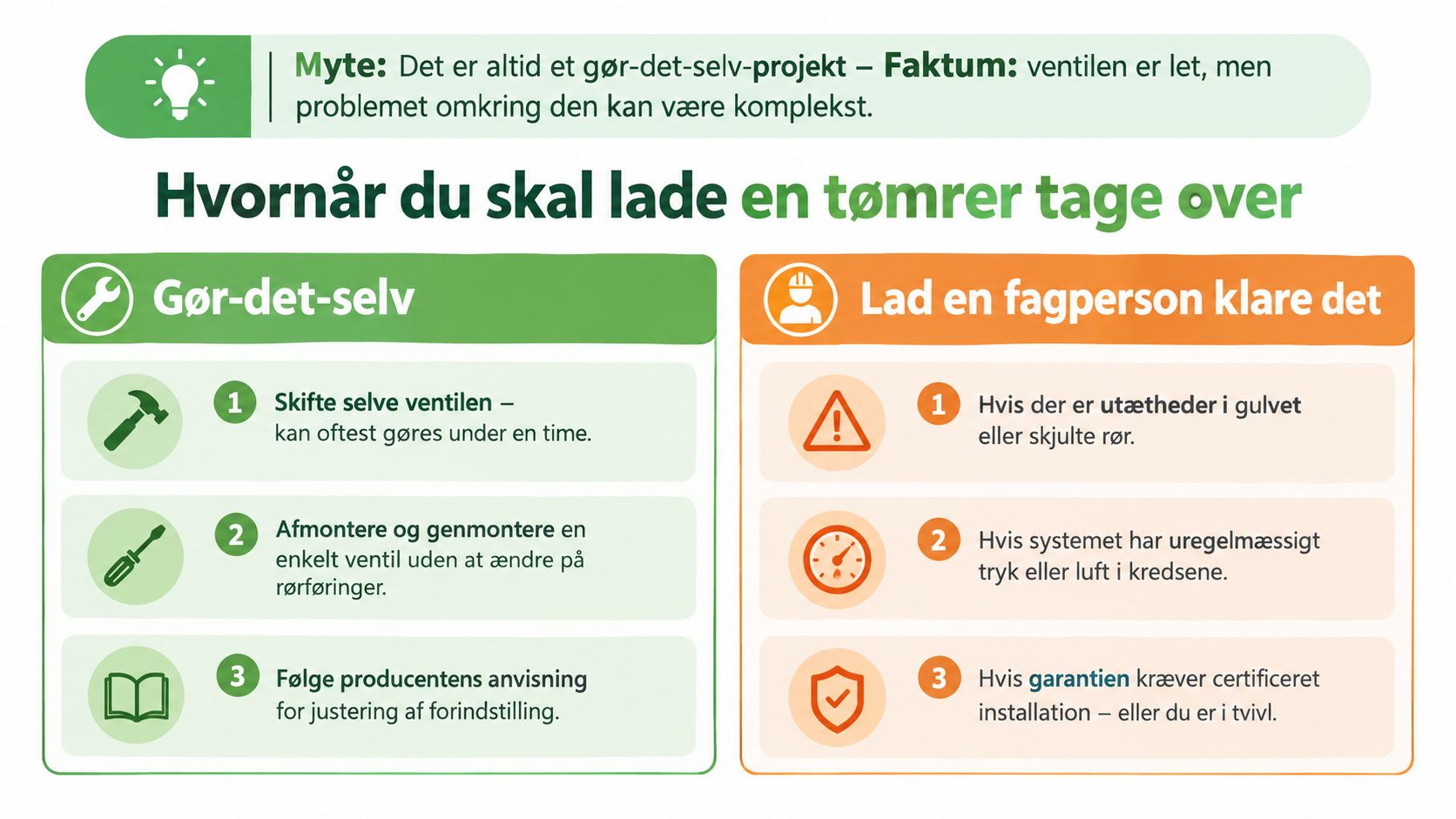

Hvornår du skal lade en tømrer tage over
Det er forkert at kalde alle ventiludskiftninger for gør-det-selv-arbejde. Selve ventilen kan i nogle tilfælde skiftes på under en time, men problemet omkring ventilen kan være langt mere omfattende. Hvis der er en skjult utæthed, rør i betondækket eller et gulv, der skal åbnes, hjælper det ikke at købe en ny ventil på må og få.
Stop arbejdet, hvis du ser vand på gulvet, hvis flere rum mister varmen på samme tid, eller hvis anlægget har ukendte rør og komponenter fra før 1990. Et ældre system kan have andre gevind, andre ventiltyper og en styring, som ikke passer til moderne telestater.
Hvem skal du ringe til
En tømrer er relevant, når adgangen til fordeleren kræver tilpasning af skab, panel, gulv eller anden bygningsdel. En VVS'er skal tage over ved vandførende arbejde, ændringer i rør, trykproblemer, shunt, pumpe og udskiftning af selve fordeleren.
Ved hybride anlæg, hvor gulvvarme er koblet på et eksisterende radiatoranlæg, skal fremløbet blandes korrekt ned. Uponor og Roth beskriver pumpeshunts og termostatiske shunte til renovering og tilbygninger, med reguleringsområder omkring 20 til 60 °C eller sekundær temperatur op til 55 °C. Se Uponors produktdata om pumpeshunt til gulvvarme.
Anlægget skal skylles og udluftes grundigt efter en ombygning. Roths dokumentation peger på, at snavs og luft i slangen eller ventilen kan give driftsproblemer, selv når ventilen i sig selv ikke er defekt.
Den korte version: Du må gerne undersøge og fotografere. Du skal ikke gætte dig frem til vand, tryk og indregulering.
Hav billeder af fordeleren, termostaten og eventuelle fejlkoder klar, før du ringer. Skriv også, hvilke rum der er kolde, om problemet gælder flere kredse, og om du kan se fugt eller høre støj. Så kan håndværkeren bedre vurdere, om opgaven kræver tømrerarbejde, VVS-arbejde eller begge dele.
